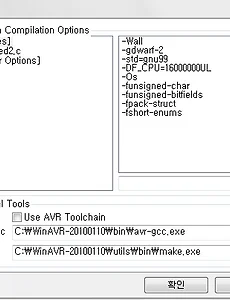

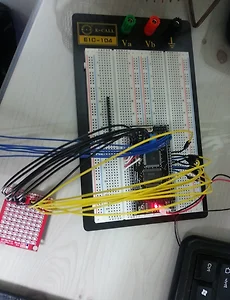

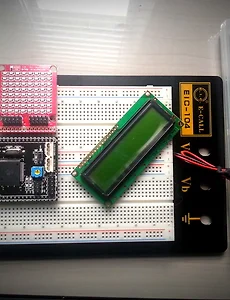

AVR4 이빠진 도트매트릭스 전선 연결하다가 1p 점퍼 케이블로 꼿았더니 한결 수월하다..우여곡절끝에 원하는 모양이 찍힌 도트 매트릭스, 빵판에 연결한모습 구동모습을 보자면, 하트에 이빠진건.. led가 나갔나바.. ㅡㅜ 근데 어째 이상하다... 어디가 row고 어디가 col이냐.. @_@a그래도 고생많았어, 오늘은 이쯤하자.. 2014. 4. 8. usbisp 연결 생각보다 판매되는 MCU 보드 및 프로그래머가 이 핀맵을 지키지 않는다. 자신들의 보드와 프로그래머만 맞으면 되나? 아마 이 이유로 고생한 사람들 무척 많을꺼다.주) Atmega128에서는 ISP connector 상의 MOSI port가 RXD0(PE0)에 연결 되어야 하며, MISO port는 TXD0(PE1)에 연결되어야 함. ***Atmega128 datasheet Table 39 "Port E Pins Alternate functions" 참조. 이렇다네... 실마리는 어케찾나~ ------------------------------------------------------------------------------- ad-usbisp에 변환보드 물려서 10핀 연결된거.. 보드는 6핀;; 6핀.. 2014. 4. 2. avrstudio4.x 컴파일러 설정 avr 개발환경 셋팅시 챙겨야하는부분들 1. AVRStudio4.x + winAVR 설치2. 컴파일러 설정(안되어있을경우)Project/Project Options창/Custom Options 탭메뉴에서 avr-gcc와 make 실행파일을 지정해준다. case1.avr-gcc를 avr32-gcc.exe를 선택하고 컴파일하면, 오류 떨어진다. cc1.exe: error: unrecognized command line option "-mmcu=atmega128"원인은 atmega128은 32비트가 아니기 때문.칩마다 알맞은 컴파일러를 지정할것. 2014. 4. 2. 지르고본다 led 개발킷 구입 어디 물어볼곳도 없어서.. 넷동냥으로 알아낸걸 바탕으로 재료들 질러봤는데.. 역시나.. usbisp랑 보드랑 연결하는 선이 없네? 그냥 케이블은 또 안되고 ad-isp-cvb 변환보드가 필요하다네.. 크크.. 맨땅의 헤딩이란 그런거시지.. 빵판에 선 연결도 어케할지 깜깜하지만.. 주문한 변환보드 오믄 고민해보자.. 저 작업재료들 샀으니.. 발은 뗀거 아니겠어?ㅋ ㄱㄱ LED dotmatrix 위 회로도를 보고 빵판에 atmega128과 연결해야되는데.. usbisp에 연결된 전원을 사용할건데 저항은 뭔값으로 구하는지, 도트매트릭스 cols를 PE0...7에 연결하고 rows는 냅둬?? 아.. 모르겠어.. 아직 usbisp 변환보드가 안와서 구글링하고는 있는데... 불이나 켤수있으려나.. 2014. 3. 23. 이전 1 다음
